工业镜头

远心镜头

时间:2024-06-24 浏览: 208 次



产品特点:

  1. 远心度小,分辨率高、低于0.1%的畸变;

  2. 物方和像方双远心设计,光透射率高;

  3. 在景深范围内,没有放大倍率的变化;

  4. 常用工作距离65mm和110mm(最大支持420mm)

  5. 放大倍率范围0.5~8倍,标准C口设计,最大兼容2/3 相机芯片。

选型指南:

选型列表:

 型号  照明类型 光学放大倍率

工作距离

(mm)

最大直径A
(mm)
长度
(除螺纹长度)
B
(mm)

远心度

(°)

光学畸变

景深

(mm)

光学分辨率

(μm)

镜头接口 工业相机芯片尺寸对应的FOV(㎜×㎜) 图纸

?″

4.8×3.6

½″
6.5×4.9

?″

8.4×7.1

BMT-MT08X65 非同轴 0.8 65 30 87.3 0.1 0.090% 1.7 8.25 C接口 6×4.5 8.13×6.13 10.5×8.88 下载预览
BMT-MT08X65D 同轴 0.8 65 30 90.4 0.1 0.090% 1.7 8.25 C接口 6×4.5 8.136×6.13 10.5×8.88 下载预览
BMT-MT1X65 非同轴 1 65 30 96.6 0.1 0.040% 1.2 7.33 C接口 4.8×3.6 6.5×4.9 8.4×7.1 下载预览
BMT-MT1X65D 同轴 1 65 30 99.6 0.1 0.040% 1.2 7.33 C接口 4.8×3.6 6.5×4.9 8.4×7.1 下载预览
BMT-MT1.5X65 非同轴 1.5 65 25 86.1 0.15 0.099% 0.51 5.2 C接口 3.2×2.4 4.33×3.27 5.6×4.73 下载预览
BMT-MT1.5X65D 同轴 1.5 65 25 86.1 0.15 0.099% 0.51 5.2 C接口 3.2×2.4 4.33×3.27 5.6×4.73 下载预览
BMT-MT2X65 非同轴 2.14 65 25 88.2 0.11 0.039% 0.34 4.5 C接口 2.24×1.68 3.04×2.29 3.93×3.32 下载预览
BMT-MT2X65D 同轴 2.14 65 25 88.2 0.11 0.039% 0.34 4.5 C接口 2.24×1.68 3.04×2.29 3.93×3.32 下载预览
BMT-MT05X110 非同轴 0.5 110 35 126.9 0.1 0.095% 4 12.7 C接口 9.6×7.2 13×9.8 16.8×14.2 下载预览
BMT-MT05X110D 同轴 0.5 110 35 129.5 0.1 0.095% 4 12.7 C接口 9.6×7.2 13×9.8 16.8×14.2 下载预览
BMT-MT08X110 非同轴 0.8 110 34 117.2 0.1 0.010% 1.52 8.25 C接口 6×4.5 8.13×6.13 10.5×8.88 下载预览
BMT-MT08X110D 同轴 0.8 110 34 120.1 0.1 0.010% 1.52 8.25 C接口 6×4.5 8.136×6.13 10.5×8.88 下载预览
BMT-MT1X110 非同轴 1 110 34 126.7 0.1 0.030% 1.2 7.3 C接口 4.8×3.6 6.5×4.9 8.4×7.1 下载预览
BMT-MT1X110D 同轴 1 110 34 129.5 0.1 0.030% 1.2 7.3 C接口 4.8×3.6 6.5×4.9 8.4×7.1 下载预览
BMT-MT1.5X110 非同轴 1.5 110 34 124.7 0.15 0.023% 0.54 5.24 C接口 3.2×2.4 4.33×3.27 5.6×4.73 下载预览
BMT-MT1.5X110D 同轴 1.5 110 34 129 0.15 0.023% 0.54 5.24 C接口 3.2×2.4 4.33×3.27 5.6×4.73 下载预览
BMT-MT2X110 非同轴 2 110 34 128.5 0.15 0.036% 0.34 4.46 C接口 2.4×1.8 3.25×2.45 4.2×3.55 下载预览
BMT-MT2X110D 同轴 2 110 34 132.7 0.15 0.036% 0.34 4.46 C接口 2.4×1.8 3.25×2.45 4.2×3.55 下载预览

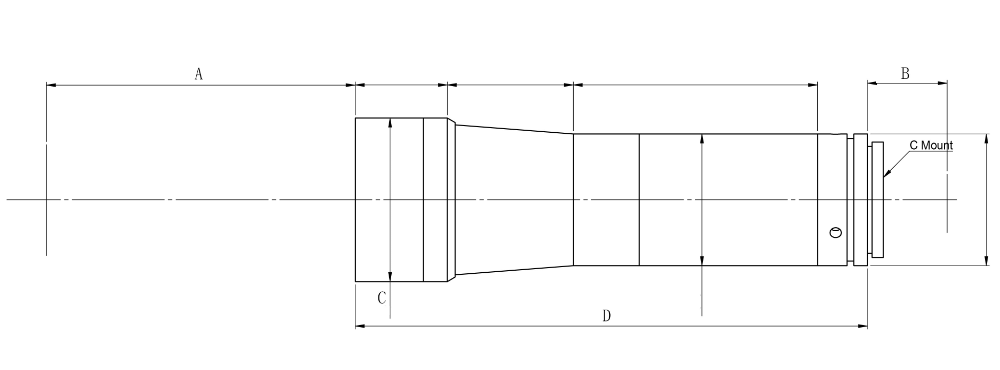

尺寸示意图:
