标准光源
转角同轴光源
时间：2024-06-24 浏览： 268 次
产品特点：
-
采用半反半透镜，实现均匀照明
-
转角90度设计，应用于直角安装场景
-
采用半反半透镜可以有效的消除图像中的重影
应用领域：
-
反光物体表面缺陷检测
-
Mark点定位
-
二维码识别

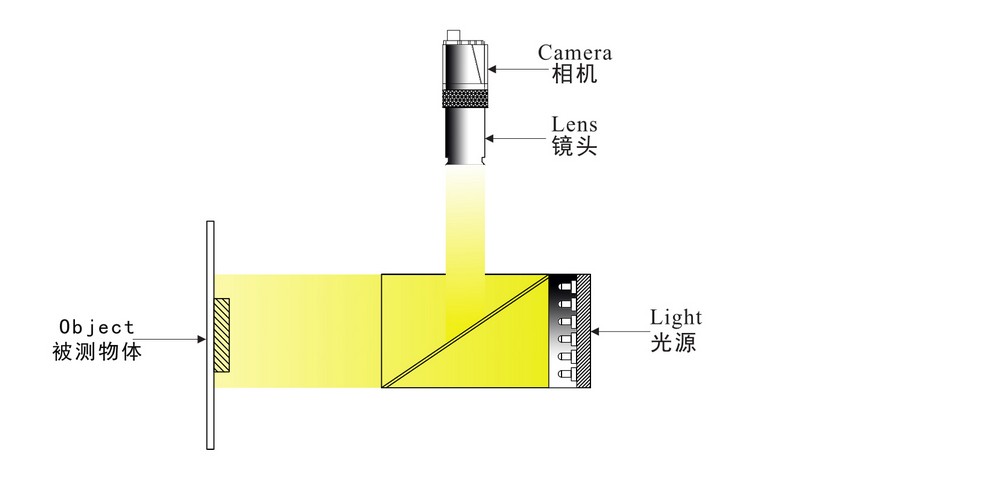

照射原理：

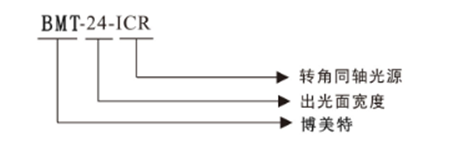

选型指南：
性能参数：
| 峰值波长 |
白色(W)：3300-12000k （色温） 红色(R)：635-645nm 绿色(G)：520-535nm 蓝色(B)：468-480nm 黄色(Y)：585~590nm 红外(IR)：850/940nm可选 紫外(UV)：365-395nm |
|---|---|
| 配套控制器 | 数字控制器 BMT-24T2-DPV 频闪控制器 BMT-24T2-SPV 模拟控制器 BMT-24T2-APV |
| 可选配件 | 电源线/延长线 延长线：1/3/5米（可选，标准长度0.5米） |
| 电缆长度 | 500mm |
| 使用环境 | 温度：0-40℃，湿度：20-85%（非凝结） |
| 使用寿命 | 白色5万小个时，红色12万小时，蓝色8万小时，绿色8万小时 |
| 产品优势 |
所有产品均配送一年标准免费技术支持，并可根据客户的要求，针对被测物体特征、工作距离，照射角度， 颜色及视野进行定制 |

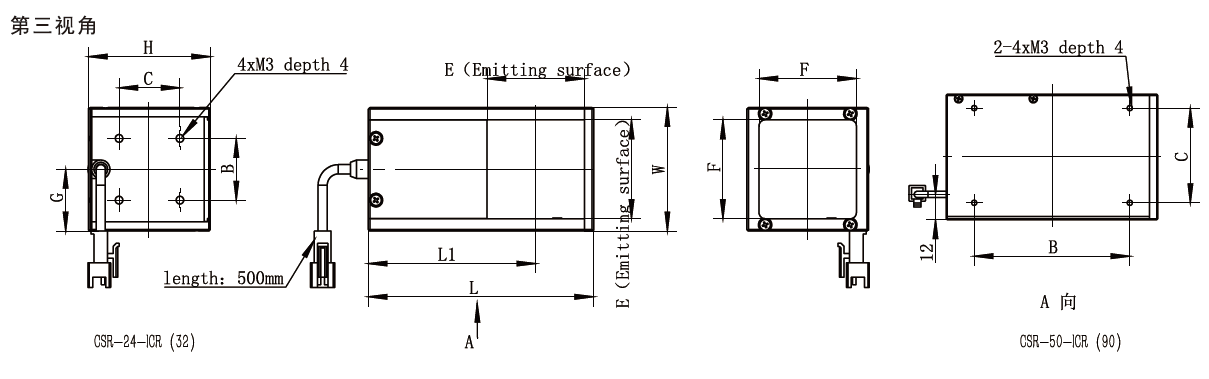

尺寸示意图：
选型列表：
| 产品型号 |
E 发光面 |
F 发光面 |
L 长度 |
L1 中心长 |
W 宽度 |
H 高度 |
B 孔位宽 |
C 孔位长 |
电压/功率 B G W |
电压/功率 R |
图纸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BMT-24-ICR | 24 | 24 | 53 | 38 | 32 | 31 | 18 | 15 | 24V/1.9W | 24V/1.2W | 下载预览 |
| BMT-32-ICR | 32 | 32 | 74 | 55 | 40 | 40 | 20 | 20 | 24V/3.8W | 24V/2.4W | 下载预览 |
| BMT-50-ICR | 50 | 50 | 102 | 73 | 60 | 59.5 | 75 | 45 | 24V/10.6W | 24V/6.7W | 下载预览 |
| BMT-90-ICR | 90 | 90 | 142 | 92.5 | 100 | 99.5 | 110 | 80 | 24V/16.3W | 24V/10.4W | 下载预览 |
