标准光源
回型面光源
时间：2024-06-24 浏览： 434 次
产品特点：
-
可实现大幅面均匀照明
-
开孔大小数量、位置、尺寸可灵活定制
-
可做前向光源使用
应用领域：
-
物体四边外形尺寸测量
-
元器件位置度及有无检测
-
连接器线路检测

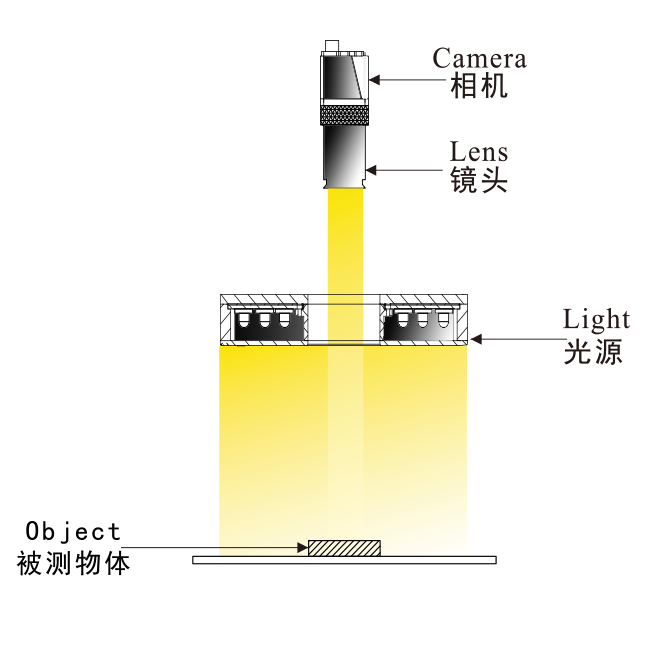

照射原理：

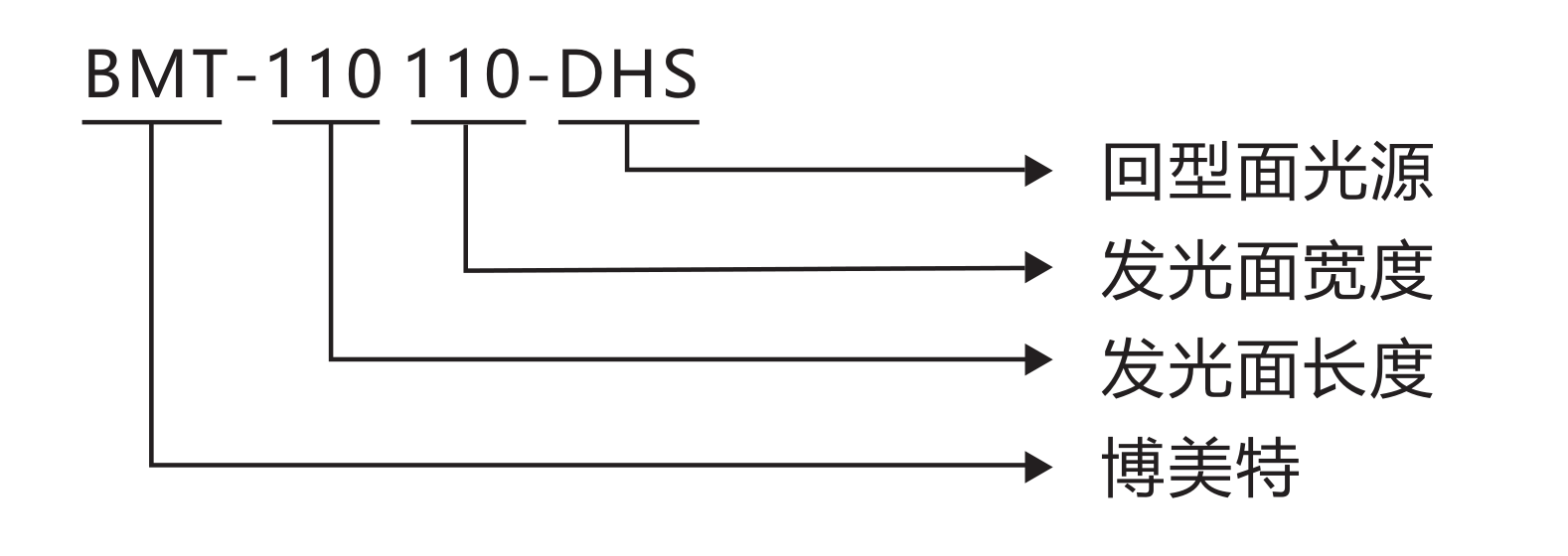

选型指南：
性能参数：
| 峰值波长 |
白色(W)：3300-12000k （色温） 红色(R)：635-645nm 绿色(G)：520-535nm 蓝色(B)：468-480nm 黄色(Y)：585~590nm 红外(IR)：850/940nm可选 紫外(UV)：365-395nm |
|---|---|
| 配套控制器 | 数字控制器 BMT-24T2-DPV 频闪控制器 BMT-24T2-SPV 模拟控制器 BMT-24T2-APV |
| 可选配件 | 电源线/漫射板/延长线 延长线：1/3/5米（可选，标准长度0.5米） |
| 电缆长度 | 500mm |
| 使用环境 | 温度：0-40℃，湿度：20-85%（非凝结） |
| 使用寿命 | 白色5万小个时，红色12万小时，蓝色8万小时，绿色8万小时 |
| 产品优势 |
所有产品均配送一年标准免费技术支持，并可根据客户的要求，针对被测物体特征、工作距离，照射角度， 颜色及视野进行定制 |

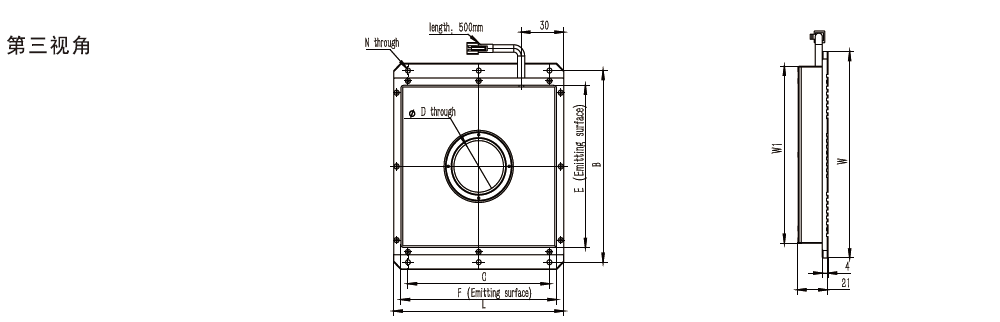

尺寸示意图:
选型列表：
| 产品型号 |
E 发光面 |
F 发光面 |
L 长度 |
W 宽度 |
W1 外宽 |
D 直径 |
B 孔位宽 |
C 孔位长 |
电压/功率 B G W |
电压/功率 R |
图纸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BMT-110110-DHS | 110 | 110 | 120 | 140 | 120 | 35 | 130 | 100 | 24V/19.5W | 24V/12.4W | 下载预览 |
| BMT-140140-DHS | 140 | 140 | 150 | 170 | 150 | 35 | 160 | 130 | 24V/32.0W | 24V/20.4W | 下载预览 |
| BMT-200150-DHS | 200 | 150 | 210 | 180 | 160 | 40 | 170 | 190 | 24V/52.0W | 24V/33.1W | 下载预览 |
| BMT-200200-DHS | 200 | 200 | 210 | 230 | 210 | 40 | 220 | 190 | 24V/70.0W | 24V/44.5W | 下载预览 |
| BMT-217180-DHS | 217 | 180 | 227 | 210 | 190 | 40 | 210 | 207 | 24V/69.6W | 24V/44.3W | 下载预览 |
| BMT-250200-DHS | 250 | 200 | 260 | 230 | 210 | 60 | 220 | 240 | 24V/53.8W | 24V/34.2W | 下载预览 |
| BMT-250250-DHS | 250 | 250 | 260 | 280 | 260 | 60 | 270 | 240 | 24V/107.0W | 24V/68.1W | 下载预览 |
| BMT-300200-DHS | 300 | 200 | 310 | 230 | 210 | 60 | 220 | 290 | 24V/102.0W | 24V/64.9W | 下载预览 |
| BMT-400400-DHS | 400 | 400 | 416 | 440 | 416 | 60 | 428 | 386 | 24V/285.0W | 24V/181.4W | 下载预览 |
| BMT-500400-DHS | 500 | 400 | 516 | 440 | 416 | 80 | 428 | 186 | 24V/316.0W | 24V/201.1W | 下载预览 |
| BMT-600450-DHS | 600 | 450 | 616 | 490 | 466 | 80 | 478 | 586 | 24V/426.0W | 24V/271.1W | 下载预览 |
