标准光源
圆顶无影光源
时间：2024-06-24 浏览： 195 次
产品特点：
-
可消除表面不平整造成的干扰
-
通过球面漫反射形成均匀的光线
-
轻量化设计，有效减少光源自身重量
应用领域：
-
曲面、弧形表面检测
-
检测IC表面字符
-
金属及玻璃等高反光的物体表面检测

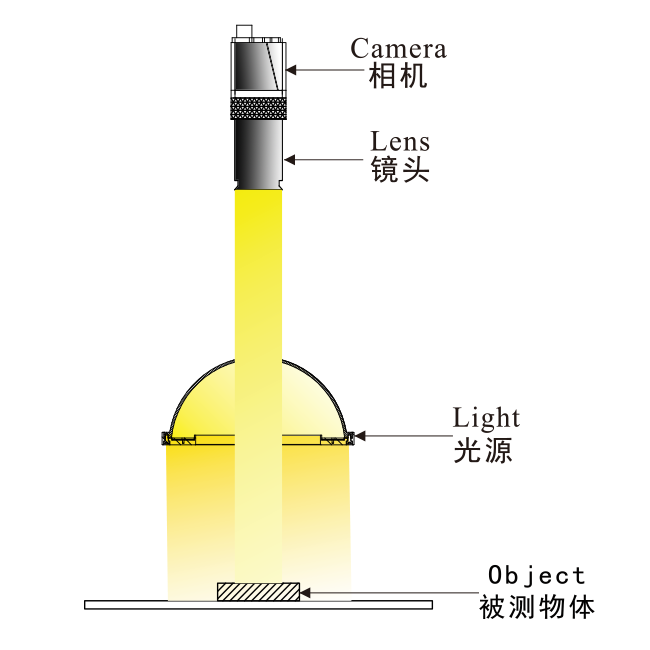

照射原理：

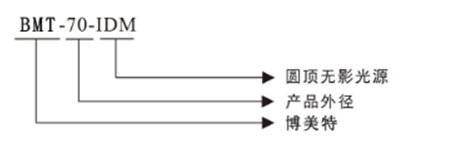

选型指南：
性能参数：
| 峰值波长 |
白色(W)：3300-12000k （色温） 红色(R)：635-645nm 绿色(G)：520-535nm 蓝色(B)：468-480nm 黄色(Y)：585~590nm 红外(IR)：850/940nm可选 紫外(UV)：365-395nm |
|---|---|
| 配套控制器 | 数字控制器 BMT-24T2-DPV 频闪控制器 BMT-24T2-SPV 模拟控制器 BMT-24T2-APV |
| 可选配件 | 电源线/延长线 延长线：1/3/5米（可选，标准长度0.5米） |
| 电缆长度 | 500mm |
| 使用环境 | 温度：0-40℃，湿度：20-85%（非凝结） |
| 使用寿命 | 白色5万小个时，红色12万小时，蓝色8万小时，绿色8万小时 |
| 产品优势 |
所有产品均配送一年标准免费技术支持，并可根据客户的要求，针对被测物体特征、工作距离，照射角度， 颜色及视野进行定制 |

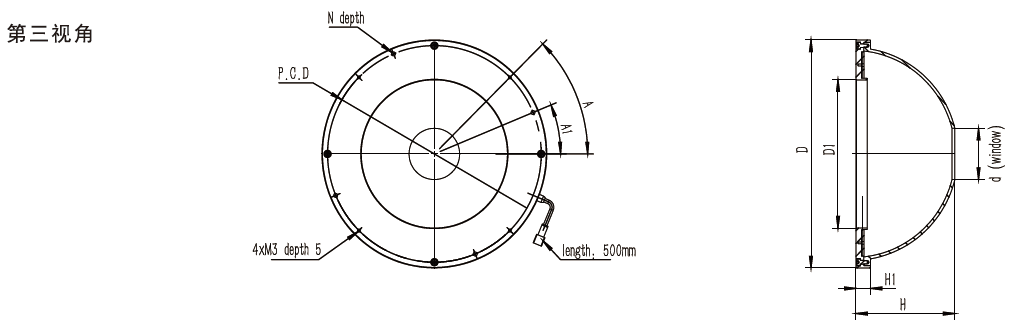

尺寸示意图：
选型列表：
| 产品型号 |
D 外径 |
D1 内径 |
d 窗口 |
H 高度 |
H1 厚度 |
A 角度 |
A1 角度 |
P.C.D 分度圆 |
电压/功率 B G W |
电压/功率 R |
图纸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BMT-70-IDM | 70 | 42 | 12 | 32 | 11 | 45 | 61 | 24V/2.4W | 24V/2.0W | 下载预览 | |
| BMT-115-IDM | 115 | 66 | 20 | 56.8 | 13 | 45 | 22.5 | 105 | 24V/21.6W | 24V/12.9W | 下载预览 |
| BMT-170-IDM | 170 | 110 | 35 | 82 | 13 | 45 | 22.5 | 160 | 24V/27.6W | 24V/17.5W | 下载预览 |
| BMT-200-IDM | 200 | 130 | 45 | 88 | 13 | 45 | 22.5 | 190 | 24V/33.6W | 24V/21.4W | 下载预览 |
| BMT-300-IDM | 300 | 220 | 55 | 150 | 13 | 52.5 | 15 | 290 | 24V/53.3W | 24V/33.9W | 下载预览 |
| BMT-400-IDM | 400 | 294 | 60 | 182 | 17 | 52.5 | 15 | 385 | 24V/99.4W | 24V/63.3W | 下载预览 |
| BMT-500-IDM | 500 | 390 | 90 | 232 | 17 | 52.5 | 15 | 485 | 24V/149.3W | 24V/95.0W | 下载预览 |
