标准光源

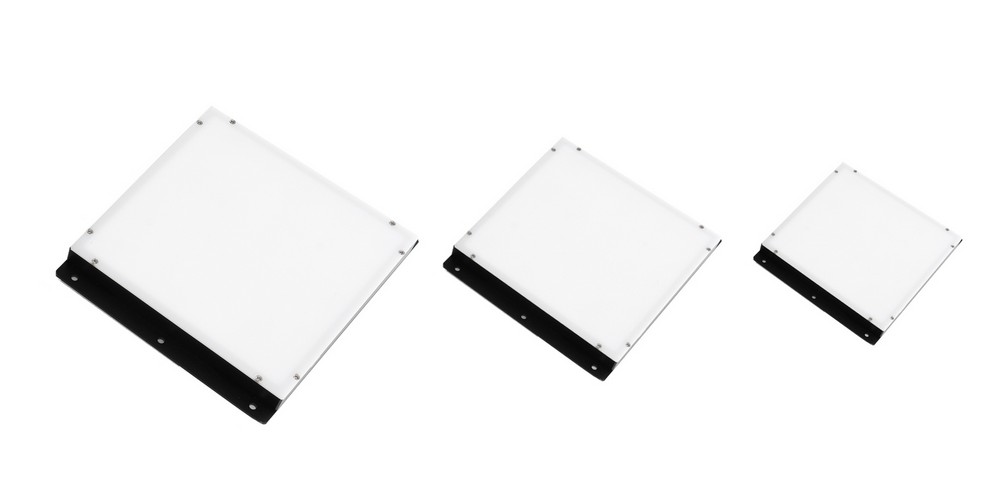

面光源
时间：2024-06-24 浏览： 1088 次
产品特点：
-
高密度LED阵列排布
-
可实现大幅面均匀照明
-
光线柔和自然、亮度高
应用领域：
-
机械零件尺寸测量
-
透明物体表面杂质检测
-
液位高度检测

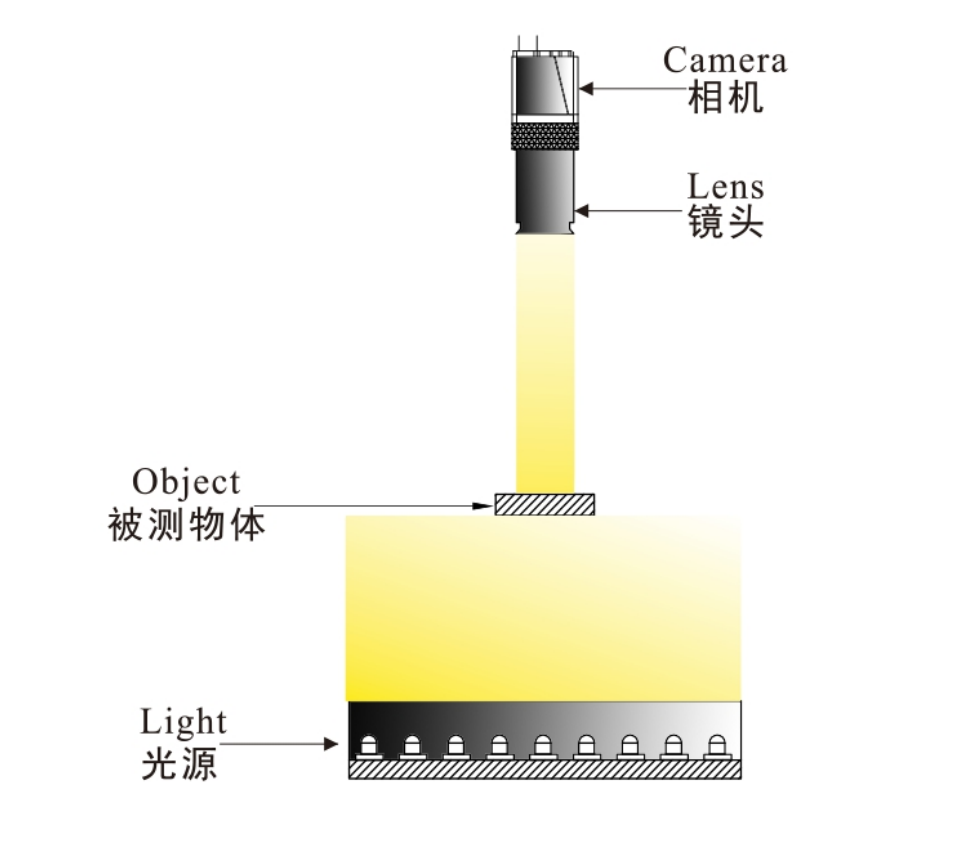

照射原理：

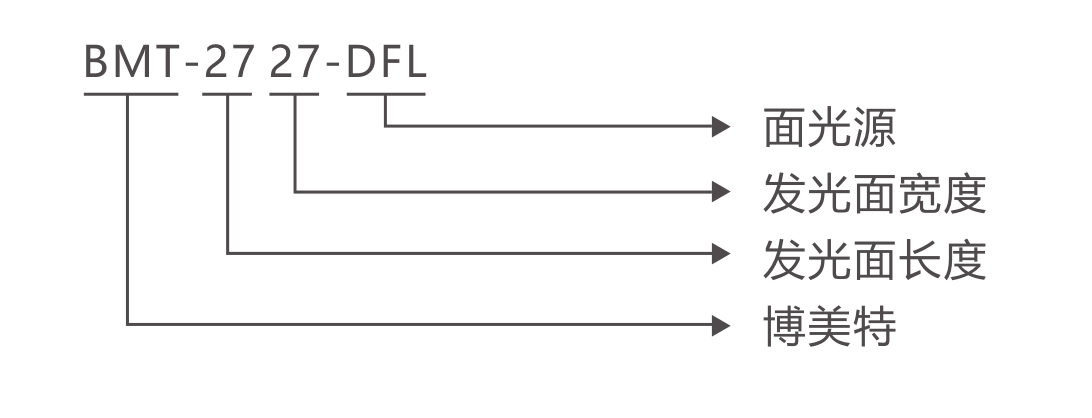

选型指南：
性能参数：
| 峰值波长 |
白色(W)：3300-12000k （色温） 红色(R)：635-645nm 绿色(G)：520-535nm 蓝色(B)：468-480nm 黄色(Y)：585~590nm 红外(IR)：850/940nm可选 紫外(UV)：365-395nm |
|---|---|
| 配套控制器 | 数字控制器 BMT-24T2-DPV 频闪控制器 BMT-24T2-SPV 模拟控制器 BMT-24T2-APV |
| 可选配件 | 电源线/漫射板/延长线 延长线：1/3/5米（可选，标准长度0.5米） |
| 电缆长度 | 500mm |
| 使用环境 | 温度：0-40℃，湿度：20-85%（非凝结） |
| 使用寿命 | 白色5万小个时，红色12万小时，蓝色8万小时，绿色8万小时 |
| 产品优势 |
所有产品均配送一年标准免费技术支持，并可根据客户的要求，针对被测物体特征、工作距离，照射角度， 颜色及视野进行定制 |
尺寸示意图：
选型列表：
| 产品型号 |
E 发光面 |
F 发光面 |
L 长度 |
W 宽度 |
H 高度 |
H1 板厚 |
L1 外侧长 |
B 孔位宽 |
C 孔位长 |
电压/功率 B G W |
电压/功率 R |
图纸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BMT-2727-DFL | 27 | 27 | 37 | 37 | 15 | 2 | 29 | 20 | 4V/2.4W | 24V/1.5W | 下载预览 | |
| BMT-4440-DFL | 44 | 40 | 64 | 50 | 16 | 2 | 48 | 36 | 56 | 24V/2.9W | 24V/1.8W | 下载预览 |
| BMT-5050-DFL | 50 | 50 | 74 | 56 | 16 | 2 | 58 | 36 | 66 | 24V/4.8W | 24V/3.1W | 下载预览 |
| BMT-8272-DFL | 82 | 72 | 102 | 92 | 16 | 2 | 82 | 66 | 92 | 24V/5.8W | 24V/3.7W | 下载预览 |
| BMT-100100-DFL | 100 | 100 | 130 | 110 | 16 | 2 | 110 | 90 | 122 | 24V/11.5W | 24V/7.3W | 下载预览 |
| BMT-120120-DFL | 120 | 120 | 150 | 130 | 16 | 2 | 130 | 100 | 140 | 24V/23.0W | 24V/14.6W | 下载预览 |
| BMT-180150-DFL | 180 | 150 | 190 | 180 | 16 | 2 | 160 | 160 | 170 | 24V/32.6W | 24V/20.7W | 下载预览 |
| BMT-250150-DFL | 250 | 150 | 180 | 260 | 16 | 2 | 160 | 220 | 170 | 24V/49.9W | 24V/31.8W | 下载预览 |
| BMT-200200-DFL | 200 | 200 | 230 | 210 | 16 | 2 | 210 | 160 | 220 | 24V/77.8W | 24V/49.5W | 下载预览 |
| BMT-300200-DFL | 300 | 200 | 230 | 310 | 21 | 4 | 210 | 270 | 220 | 24V/79.2W | 24V/50.4W | 下载预览 |
| BMT-300300-DFL | 300 | 300 | 334 | 310 | 21 | 4 | 310 | 270 | 322 | 24V/115.2W | 24V/73.3W | 下载预览 |
| BMT-400300-DFL | 400 | 300 | 410 | 334 | 21 | 4 | 310 | 360 | 322 | 24V/168.0W | 24V/106.9W | 下载预览 |
